SW-600B34型无线测温模块

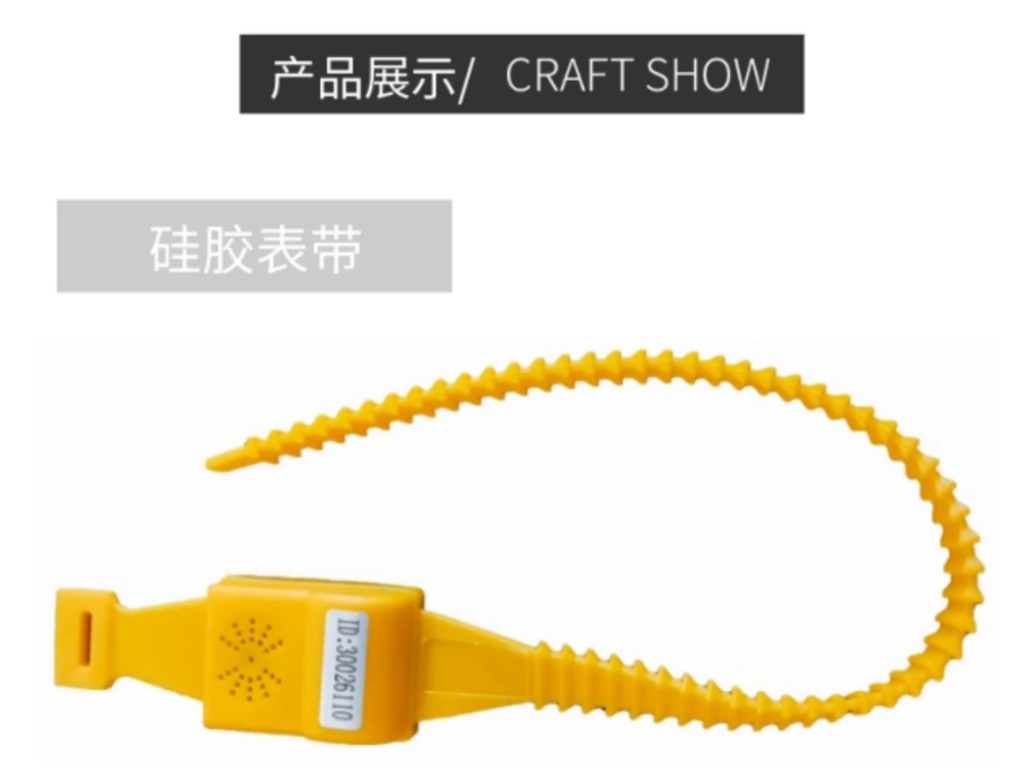

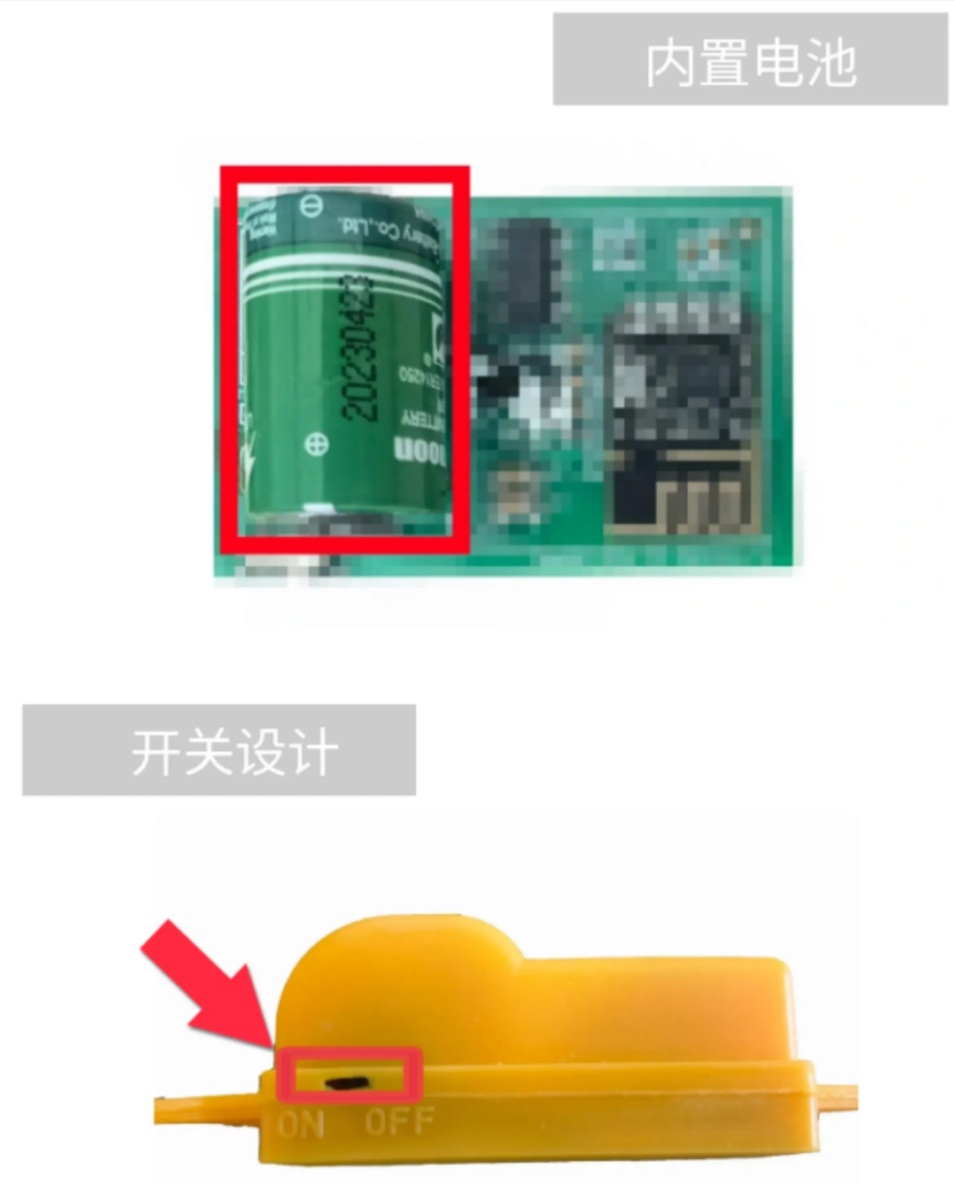

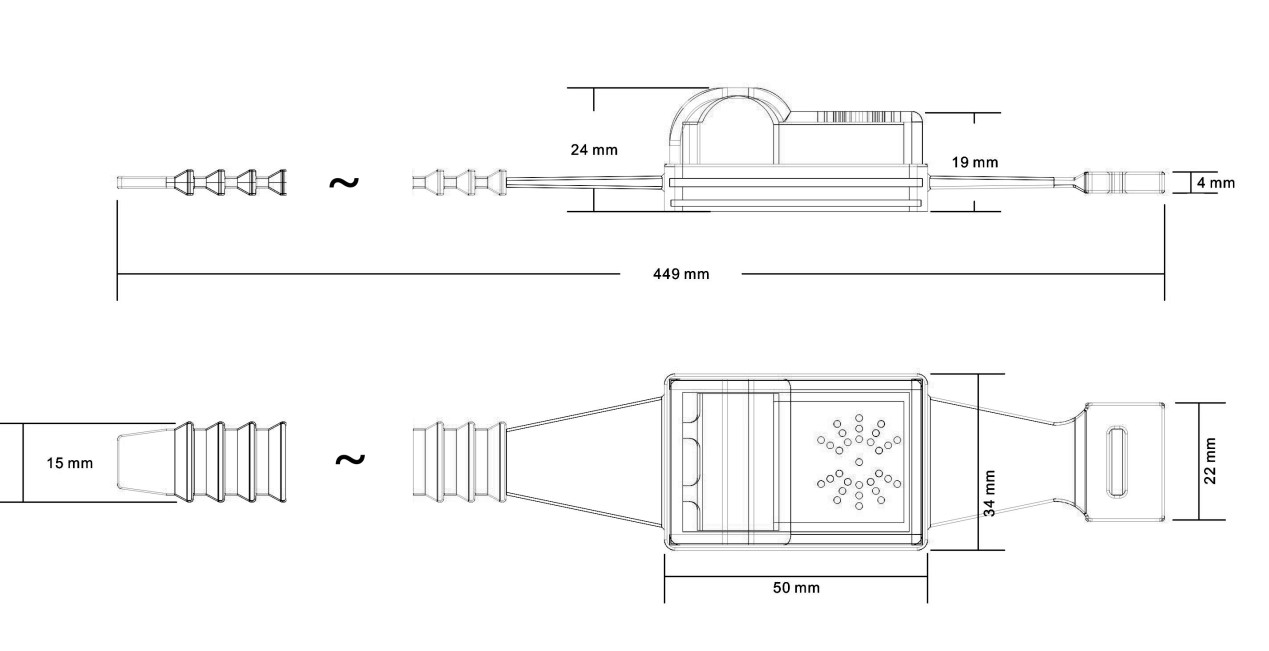

一、产品概述 SW-600B34表带式无线测温模块安装便捷，采用带电池设计,把该装置的测温组件安装在高压开关载流导体易发生温升 的连接点附近，就可以通过无线数据传输方式，解决安装在高电位端的温度传感器信号向低电位端仪表的隔离传输。 对于移开式的开关设备，只需把传感器模块安装在手车侧，安装、改造和维护都十分方便。该装置的显示仪表另配有 体内部温度传感器，可以显示发热点的相对温升。本装置的应用为解决《国家电网公司十八项电网重大事故措施》 中的第11.7项“预防开关设备载流回路过热”提供了一个有效的监测手段。 二、主要特性 1. 测温范围：-30~150℃ 精度 ±1.5% FS 2. 测温传感器：日本进口高精度、高温热敏电阻。 3. 适应开关设备的种类： 现有市场提供的开关设备的型号、规格等一般都能适用，按用设备结构，配置不同的安装方式。 4. 无线通信频率：2.4GHz 发射功率： <10mW 5. 温度传感器模块的供电方式：内置锂电池，带开关 6.安装方式: 表带式安装 7.外形尺寸: 表带长449MM，传感器 34×50×24MM

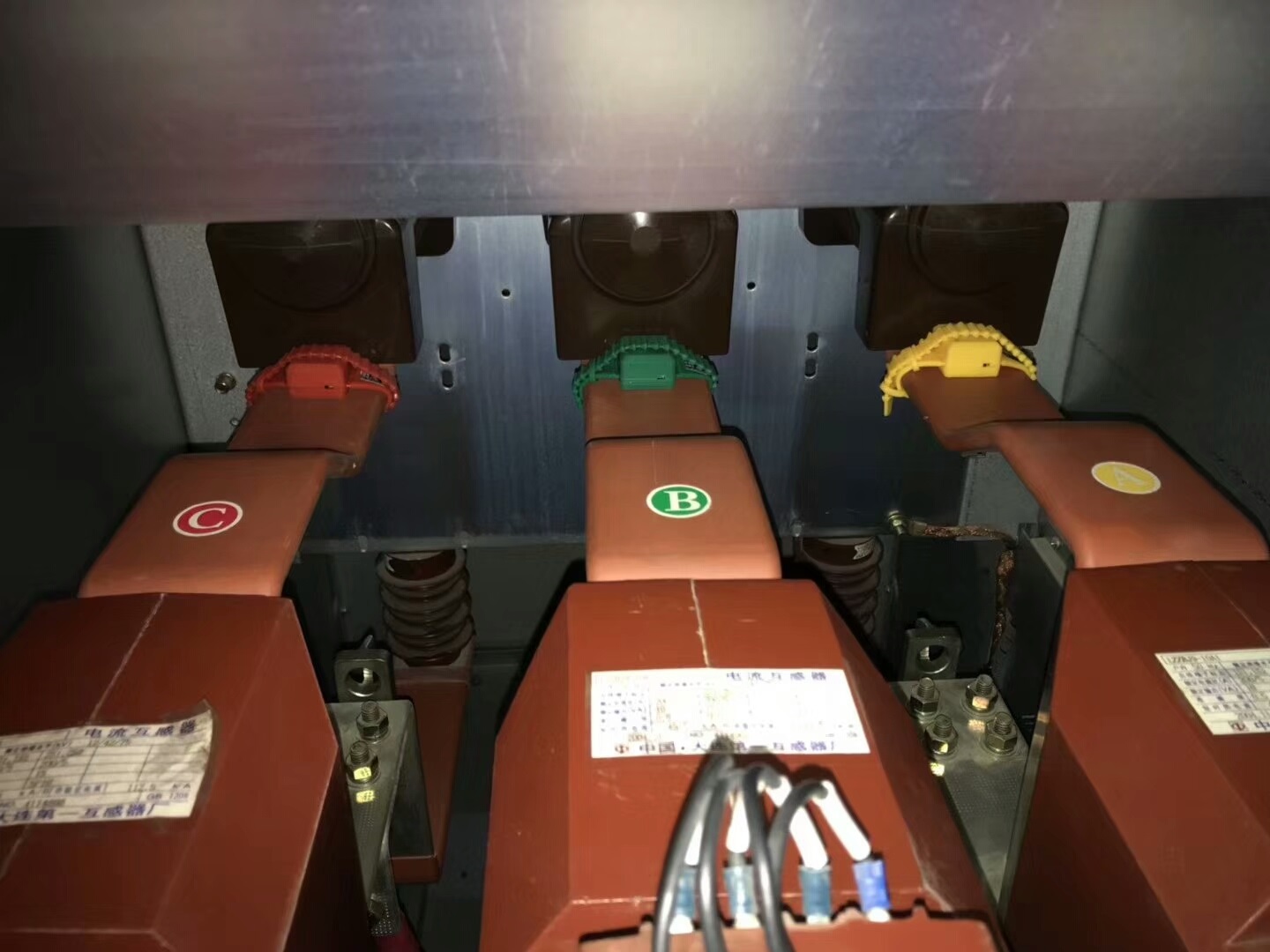

三、现场应用 SW-600CTB铜排安装
四、引用标准 GB/T 6113-2008 《无线电干扰和抗干扰度测量设备规范》 GB/T 17626.5-2008 《电磁兼容试验和测量技术静电放电抗扰度试验》(idt IEC61000-4-2:2008) GB/T 17626.11-2008 《电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验》(idt IEC61000-4-3:2008) GB/T 17626.4-20088 《电磁兼容试验和测量技术 电快速瞬变脉冲群振荡波抗扰度试验》(idt IEC61000-4-4:1995) GB/T 17626.8-2008 《电磁兼容试验和测量技术 工频磁场抗扰度试验》(idt IEC61000-4-8:2008) GB/T 17626.11-2006 《电磁兼容试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验》(idt IEC61000-4- 11:1994) 绝缘强度 : IEC 60255-5 2KVrms-1min |
